設備紹介

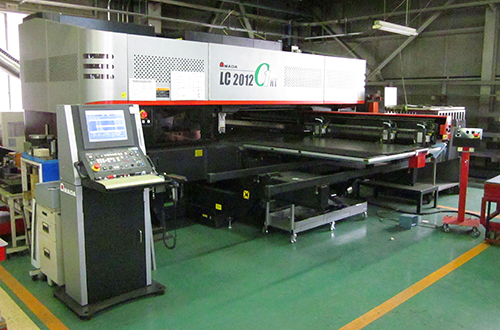

レーザー複合機「LC2012C1NT」(通称:C1)
アマダ社製。
●設備能力
項目 X(o) Y(o)
パンチ加工範囲 2500 1270
レーザー加工範囲 2000 1270
複合機加工範囲 2000 1270

プレスの能力 20トン
最大ワーク重量 15kg
タレットステーション 多目的タレット49st
加工板厚 スチール材(SPCC):t0.6〜t4.5
ステンレス材:t0.5〜t4.0
●特徴
(1)多目的タレット
多彩な金型(パンチング・成形・タップ)をタレットに搭載し、段取りレスと高速加工を実現。
(2)レーザ軸・パンチ軸シンクロ制御
レーザ軸・パンチ軸同時動作による、高速切り替え。
(3) フレキシブルテーブル
製品の裏キズ低減と、材料セット工数を削減。
(4)高精度複合駆動軸
複合加工精度「±0.07mm」を実現(アマダ・マスターサンプル基準)。

●本設備で出来る事
・金型では困難な微細な加工が可能。
・継ぎ目(追い抜き跡)が無い加工が可能。
・高精度な穴加工が可能。
・成型・タップ加工が可能。
・レーザー加工により特型が不要。
・板厚に関係なく加工が可能(金型交換不要)。
・材料歩留まりの向上(NC外周切断6〜10o幅、レーザー外周切断0.2o幅)。
精度の高い加工(例:綺麗な切断面)が可能です。
NCパンチングプレスで気になったバリ等が出ません。
●加工中(動画)
●加工後
加工後(1) 加工後(2)
●加工例
加工例(1) 加工例(2)
加工例(3) 加工例(4)
加工例(5) 加工例(6)
