トップページ > 製品情報 > コミュニケーションラック > コミュニケーションラックオプション
製品情報
※W(間口)×D(奥行)×H(高さ) 製品の価格表
コミュニケーションラック(IDC(データセンター)用)
当社では、特注品のサーバラックやEIA規格(19インチ)以外のサーバラックの製作を承ります。
ご希望の方は、お気軽にお問い合せ下さい。
●コミュニケーションラック オプション(CTY・OPRシリーズ用)
(1)伸縮式重量棚
サーバの整理に便利な「伸縮式重量棚」!
19インチサーバラック用 伸縮式重量棚の画像●全ての19インチラックに取付可能です。
19インチラックのスペースを無駄に使っていませんか?そんな時は、「伸縮式重量棚」がお勧め!簡単に取付ることができます。もちろん後付も可能です。
WEBシリーズに取り付ける場合、2U、4U用アタッチメントが必要になります。

■本製品の特長
●ラック運用中でも簡単に取付可能です。
●古いラックも取付可能です(但し、JISピッチのサーバラックはお取付できません)。
●他社のラックにも取付可能です(別途、接続用の部品が必要な製品もございます)。
●410〜780mmの奥行に対応可能です。
●1Uの隙間さえあれば、取付が可能です。
●オールスチール製のため丈夫です(耐荷重:80kg)。
※その他、お客様のご要望に応じた仕様も製作可能です。ご用命の方はオーダーメイドからお申込み下さい。
※本製品情報を紙出力したい方は、リーフレット(PDF、A4サイズ計2ページ、460kB)をクリックしてください。

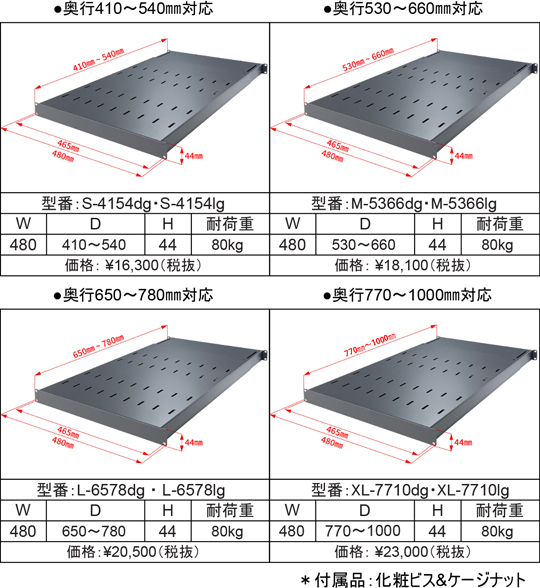

 ■製品ラインナップ
ご使用されているラックの奥行をお計りになり、以下の棚の伸縮範囲を参考に適切なタイプをお選び下さい。
※1. 共通内容
●耐荷重:80kg、●色:ダークグレー(日本塗料工業会:N-3)、●付属品:M5ビス(8本)&M5用ケージナット(8本)
※2. 本製品は、弊社代理店からお買い求め下さい。また、不明点がございましたらFAQをご覧下さい(お気軽にご相談下さい)。

◆以下に示す設計図の画像をクリックすると、拡大図をご覧になれます。

S(4154棚) M(5366棚) L(6578棚)

奥行:410〜540mm 奥行:530〜660mm 奥行:650〜780mm
14,900円(税別) 16,500円(税別) 18,700円(税別)
※設計図をクリックすると、拡大図が表示されます(別ウィンドウが出ます)。
■取付方法
取付方法1 ◆手順1
取り付けたい位置に合わせます。
  ◆手順2
ラック背面から伸縮部を固定します(化粧ビス4本使用)。
  ◆手順3
ラック正面から棚板部を伸縮部にスライドさせて差し込みます。
  ◆手順4
これで完成です。簡単に取付ができました。
品 番 品 名 型 名 仕 様
263703 伸縮式重量棚 S4154 W440×D410〜540×H44、質量5.0kg、耐荷重80kg
263713 伸縮式重量棚 M5366 W440×D530〜660×H44、質量5.5kg、耐荷重80kg
263723 伸縮式重量棚 L6578 W440×D650〜780×H44、質量6.5kg、耐荷重80kg
伸縮式重量棚のリーフレット((PDFファイル:A4サイズ計1ページ、460kB))
(2)搭載台
BDM   BDM
BDM   BDL
品 番 品 名 型 名 仕 様
262001 搭載台 BDS1 W482(445)×D250×H83、質量2.3kg、耐荷重20kg
262006 搭載台 BDS2 W482(445)×D350×H83、質量3.2kg、耐荷重25kg
262011 搭載台 BDM1 W482(445)×D410×H83、質量3.7kg、耐荷重30kg
262016 搭載台 BDM2 W482(445)×D450×H88、質量4.1kg、耐荷重35kg
262021 搭載台 BDL W482(441)×D500×H88、質量4.8kg、耐荷重40kg
■(1)と(2)のオプション
固定ベルト固定ベルト
重量棚に載せた製品をしっかりとサポート。どんな地震からも製品をお守りします。
(3)スライド棚
スライド棚
品 番 品 名 型 名 仕 様
263003 スライド棚 CR-KS43 W444×D430×H44、質量6.0kg、耐荷重25kg
263011 スライド棚 CR-KS53 W444×D530×H44、質量7.5kg、耐荷重25kg
(4)キーボード棚
キーボード棚
品 番 品 名 型 名 仕 様
262091 キーボード棚 KBF 跳ね上り式、耐荷重10kg
262093 キーボード棚 KBS D300 スライド式、耐荷重10kg
底板(5)底板
品 番 品 名 型 名 仕 様
262270 CTY-OTY底板 BBD7

D700、耐荷重60kg
262272 CTY-OTY底板 BBD9 D900、耐荷重60kg
262276 CTY-OTY底板 BBD11 D1100、耐荷重60kg
EIAマウントアングル(6)EIAマウントアングル
CTY-OPRに、「(1)伸縮式重量棚」・「(3)スライド棚」を取り付ける際には、後方用追加EIAマウントアングルが必要となります。

品 番 品 名 型 名 仕 様
261915 EIAマウントアングル EL-105C H1050用 20U
261925 (ケージナット用) EL-125C H1250用 24U
261935 (ケージナット用) EL-155C H1550用 31U
261945 (ケージナット用) EL-175C H1750用 36U
261955 (ケージナット用) EL-200C H2000用 41U
261965 (ケージナット用) EL-215C H2150用 45U
(7)上部プレート
上部プレート
品 番 品 名 型 名 仕 様
262304 上部プレート NTF07 ファン無し D700用
262306 上部プレート NTF19 ファン無し D900・D1100用
262315 上部プレート TP7 パンチング D700用
262316 上部プレート TP19 パンチング D900・D1100用
262324 上部プレート NTF27 ファン2個 D700用
262326 上部プレート NTF219 ファン2個 D900・D1100用
262334 上部プレート NTF37 ファン3個 D700用
262336 上部プレート NTF319 ファン3個 D900・D1100用
262344 上部プレート NTF47 ファン4個 D700用
262346 上部プレート NTF419 ファン4個 D900・D1100用
262366 上部プレート NTF619 ファン6個 D900・D1100用
262391 バックパネルファン BF-1 ファン1個付
262392 (H1050・H1250) BF-2 ファン2個付
(8)コンセントバー上部プレート
品 番 品 名 型 名 仕 様
262751 コンセントバー ME10 10コ口コード3M
262752 コンセントバー ME10E 10コ口コード3M
262761 コンセントバー ME20 2連10コ口コード3M
262761 コンセントバー ME20E 2連10コ口コード3M
262771 コンセントバー ME202 10コ口×2コード3M
262772 コンセントバー ME202E 10コ口×2コード3M
(9)アジャスター・キャスターセット
アジャスター・キャスターセット
品 番 品 名 型 名 仕 様
262950 アジャスター・キャスターセット ACS4 4個セット
化粧ビス・ケージナット(10)化粧ビス(左画像)・ケージナット(右画像)
品 番 品 名 型 名 仕 様
262701 化粧ビス - 20本入り
262703 ケージナットM5 - 20個入り
262705 ケージナットM6 - 20個入り
ケーブルサポート(11)ケーブルサポート
品 番 品 名 型 名 仕 様
262101 ケーブルサポート SPT -
(12)固定ベルト
品 番 品 名 型 名 仕 様
262901 固定ベルト BL-2K 2M 機器固定用
(13)ブランクパネル
品 番 品 名 型 名 仕 様
262211 ブランクパネル1U WBP1U H43 ライトグレー
262215 ブランクパネル2U WBP2U H87 ライトグレー
262221 ブランクパネル3U WBP3U H131 ライトグレー
262225 ブランクパネル4U WBP4U H175 ライトグレー
262231 ブランクパネル5U WBP5U H220 ライトグレー

●コミュニケーションラック オプション(BTYシリーズ用)
 (1)ウォームスクリーン
(2)1U〜5U ブランクパネル
サーバーは、前方より吸気し、後方ファンより熱気を吐き出しますので、ラック内の熱の回り込みを防ぐ為、(1)と(2)をあわせてお使い頂ければ、熱効率が上がります。
※BTYシリーズには、マウントアングルが標準で4本装備されております。
(1)ウォームスクリーン
品 番 品 名 型 名 仕 様
262171 ウォームスクリーン WMSC W100×H1162×t3 4枚
(2)1U〜5U ブランクパネル
品 番 品 名 型 名 仕 様
262211 ブランクパネル1U WBP1U H43 ライトグレー
262215 ブランクパネル2U WBP2U H87 ライトグレー
262221 ブランクパネル3U WBP3U H131 ライトグレー
262225 ブランクパネル4U WBP4U H175 ライトグレー
262231 ブランクパネル5U WBP5U H220 ライトグレー
(3)底面パネル(3分割)
床下空調の冷気調整ができます。ゴムパネル部分から配線コードを引き込む事が可能です。
※中央の画像は、底面パネル実装例です。
底面パネル(3分割)   底面パネル実装例   底面パネル実装例
品 番 品 名 型 名 仕 様
262260 底面ゴムパネル TMGP W440×D166 3枚
Lレール(D745・D530)〈BTY専用〉(4)Lレール(D745・D530)〈BTY専用〉
重量物をラックマウントしたときに下側からサポートする為の金具です。
品 番 品 名 型 名 仕 様
262051 LレールD530 LR53 W70×D530 ダークグレー 耐荷重50kg
262055 LレールD745 LR75 W70×D745 ダークグレー 耐荷重50kg
(5)ケーブルサポート
品 番 品 名 型 名 仕 様
262115 ケーブルサポート KBS ダークグレー
(6)上部連結プレート
品 番 品 名 型 名 仕 様
262411 上部連結プレート RRPT

ダークグレー
(7)ワイヤーマネージメントパネル
品 番 品 名 型 名 仕 様
262201 ワイヤーマネージメントパネル WMP ダークグレー
■各種、コンセントご相談下さい。
 ■H2000用
図面左から順に、
◎10個口:左右4系統までブレーカー付MAX40口
◎10個口:左右4系統までMAX40口
◎20個口:左右2系統までMAX40口

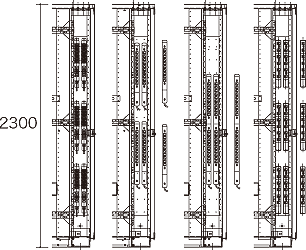

H2300用■H2300用
図面左から順に、
◎6個口:左右12系統までブレーカー付MAX72口
◎10個口:左右8系統までMAX80口
◎20個口:左右4系統までMAX80口
◎6個口:左右12系統までロングピッチMAX72口

●コミュニケーションラック オプション(Webシリーズ用)
(1)上部プレート
上部プレート
品 番 品 名 型 名 仕 様
262304 上部プレート NTF07 ファン無し D700用
262306 上部プレート NTF19 ファン無し D900・D1100用
262315 上部プレート TP7 パンチング D700用
262316 上部プレート TP19 パンチング D900・D1100用
262324 上部プレート NTF27 ファン2個 D700用
262326 上部プレート NTF219 ファン2個 D900・D1100用
262334 上部プレート NTF37 ファン3個 D700用
262336 上部プレート NTF319 ファン3個 D900・D1100用
262344 上部プレート NTF47 ファン4個 D700用
262346 上部プレート NTF419 ファン4個 D900・D1100用
262366 上部プレート NTF619 ファン6個 D900・D1100用
262391 バックパネルファン BF-1 ファン1個付
262392 (H1050・H1250) BF-2 ファン2個付
(2)WBDM(Web専用棚)
上部プレート
品 番 品 名 型 名 仕 様
283100 棚(単体1枚) WBDM D700・D900用 耐荷重60kg
283120 棚(単体1枚) WBDL D700 耐荷重60kg
268392 Web用スライド棚 WBSS W620×D500×H30
(3)底板
底板
品 番 品 名 型 名 仕 様
262270 底板 BBD7 D700用 耐荷重60kg
262272 底板 BBD9 D900用 耐荷重60kg
アジャスター・キャスターセット(4)アジャスター・キャスターセット
品 番 品 名 型 名 仕 様
262920 アジャスター・キャスターセット ACS4

4個セット
■マウントアングル実装案
(5)マウントアングル
Web用マウントアングル
※左画像:WE2UC、右画像:WE4UC
Webラック内の空間に、19インチマウント機器が自由な位置に取り付けられます。

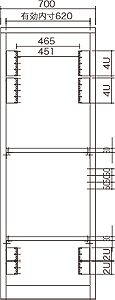

●マウントアングル実装図(右の設計図)
※必要な所にマウントアングルを装着できます。
  マウントアングル

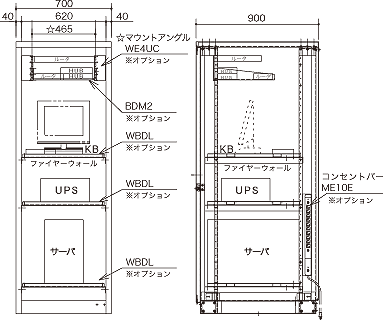

■Webラックオプション実装案
本体:#276261Web9020N
●オプション
○コンセントバー:#262752ME10E
○4Uマウントアングル:#283006WE4UC
○搭載台 #262016BDM2
○Webラック専用棚板:#283120WBDL
○上部プレートファン:#262346NTF419
Webラックオプション実装案

●コミュニケーションラック オプション(全種類用)
アジャスター・キャスターセット■底板
各種受注生産いたします。その他、耐震金具も製作いたします。
