 ●細部詳細
サーバーを快適に収納するキャビネットタイプの19インチラック。
内部の見えるアクリル窓付扉（側面・背面パネルはスチール）
正面扉・背面パネルは鍵付き。側面パネルは内側から固定。（外側からは、はずれません）

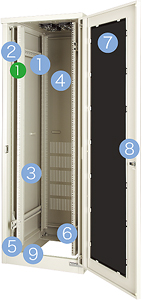

■19インチラックマウント型 CTYシリーズ（アクリル窓付扉） W700
底面部には床下配線用のスペースがあいています。
※本体サイズ、D700の場合（392×342mm）、D900の場合（392×512mm）
（1）マウントアングル
（2）マウントアングル固定部
（3）側面パネル
（4）背面パネル（鍵付）
（5）側面パネル固定金具
（6）背面配線口
（7）窓部
（8）キーユニット
（9）底面
◎アジャスター・キャスターセット
◎スタビライザー |
|
 （1）マウントアングル（後方マウントアングル）
◆CTY、OPR、BTY対応
EIA規格【ケージナット用（M6も対応）】
取付機器・配線スペースに合わせて、15mmピッチで前後移動が可能。
オプション品でU表示シールもご用意しています。
※本体D900・1100は後方マウントアングル（オプション品）必須。
（1）1U表示シール（オプション）
地色はホワイト・ブラックの2色。 |
|
 （2）マウントアングル固定部
◆CTY、OPR、BTY対応
15mmピッチで前後に水平移動可能。
 |
|
| ケージナット |
|
|
| （3）側面パネル |
|
 （4）背面パネル（鍵付）
◆CTY、Web対応
背面パネル付。
※本体H1000.1200は背面パネルにFANを取付可能。 |
|
 （5）側面パネル固定金具
◆CTY、BTY、Web対応
セキュリティー対応。
側面パネルは内側から固定（外側からは、はずれません）。 |
|
 （6）背面配線口
◆CTY、OPR、Web対応
床下配線で無い場合は、背面に配線口がございます。
開口はW200×H40のスペースが開いています。 |
|
（7）窓部
◆CTY、OPR、BTY、Web対応
■Aタイプ：アクリル窓付扉
実装機器のLED（動作）確認がしやすい。
■Ppタイプ：パンチング仕様扉
通気性の良い扉で、実装機器の熱対策。
■Hpタイプ：開放率63％パンチングメタル仕様
オーダーメイド型 BTYシリーズ共通。さらに発熱量の多い機器対策。

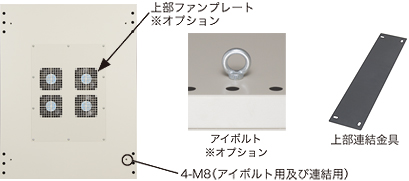

■天板の四隅にアイボトル及び左右連結用のナット（M8）が取付いています。
※アイボルト及び連結金具はオプション品
■天板には上部プレート（オプション品）が取付け可能
FANの数は2・3・4・6個のプレートをご用意しています。 |
|
 |
|
 （8）キーユニット
■シリンダーキー（片開き扉・鍵付）
◆CTY、BTY、Web対応
マスターキー変更も可能（別料金）。
|
|
 （9）底面
◆CTY、OPR、Web対応
（1）アジャスター・キャスター
（2）アース（1ヶ所）
（3）12-Φ15耐震用（四隅に3ヶ所） |
|
 ◎アジャスター・キャスターセット（オプション）
◆CTY、OPR、BTY、Web対応
※BTYのみ受注生産です。 |
|
 ◎スタビライザー（受注生産)
◆CTY、OPR、BTY、Web対応
本体に追加工必要。 |
| ※「オプション有/無」の表記 ピンク：CTY、オレンジ：OPR、青：BTY、紫：Web |
|
